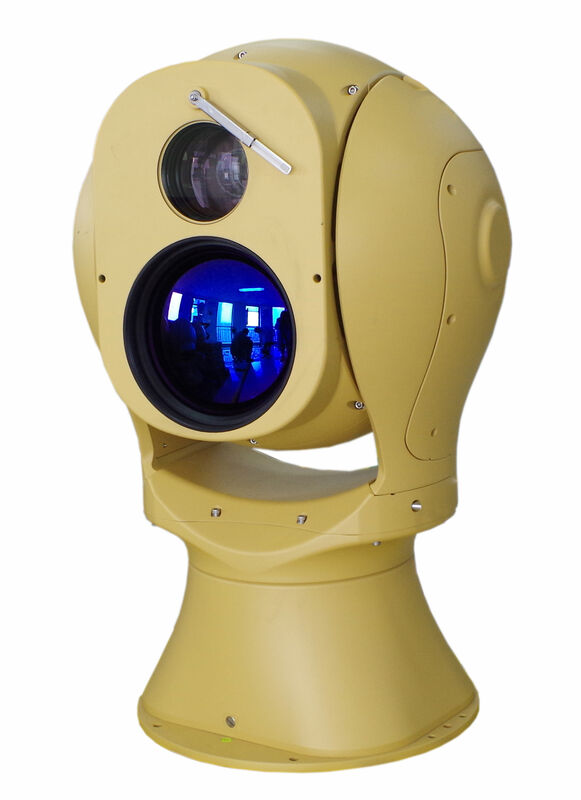

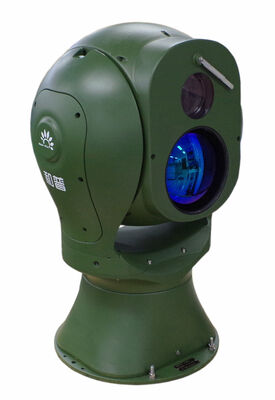

ZTRC Serie Multi-Spektral Optoelektronische Plattform Langstrecken-Wärmebildkamera

Fahrzeug: 13 km

Mensch 4,8 km

Brandmeldebereich von 2x2 Metern bis zu 10.000 m (3x3 Pixel)

Fahrzeug: 3,4 km

Mensch 1,3 km

• Detektor: Sechste Generation ungekühlter Focal Plane Array VOX-Detektor
• Wellenlänge: 8 ~ 14 µm
• NETD: 40 Mk (@25 °C F1.0)
• Objektiv: 31 ~ 155 mm
• Objektivsteuerung: Elektrischer Zoom; Manueller/automatischer Fokus, 3A adaptiver aktiver Fokusalgorithmus, unterstützt mehrere Trigger-Modi, präzise und schnell; 3CAM-Modus und AS + DOE optische Struktur, hohe Infrarotdurchlässigkeit, der Zoomprozess hat keinen virtuellen Fokus und die Achse ist klein

6. Bildverbesserung: SDE Digital Image Enhancement Technology, verbessert Bilddetails, unterstützt 255-stufige Wärmebildverbesserungsanpassung

7. Pseudofarb-Polarität: 16 Pseudofarbbilder, Heiß-Schwarz/Heiß-Weiß-Polarität

8. Bildparameter: AGC automatische Gain-Regelung, Helligkeits-, Kontrastanpassung

9. Elektronische Vergrößerung: 1,0 ~ 8,0 × kontinuierliche Vergrößerung (Schrittweite 0,1), unterstützt optische elektronische Relaisvergrößerung, unterstützt globale Hawk-Eye-Diagramme

10. Entfernungsmesser: Unterstützt Entfernungsmesser

11. Fehlerkorrektur: Unterstützung für Fehlerkorrektur

12. Bildkorrektur: Unterstützt manuelle Korrektur, Hintergrundkorrektur, automatische Korrekturzeitintervall, Gamma-Korrekturparameter einstellbar

13. Helligkeitsschutz: Unterstützt Schutz vor Sonnenschäden

• Detektor-Array: 640 × 512
• Sichtfeld: 20° × 15° - 4° × 3°

1. Sensortyp: Backlight Ultra-Low-Illumination Star-Level CMOS

• Minimale Beleuchtungsstärke: Farbe: 0,0005 Lux; Schwarzweiß: 0,0001 Lux; 0 Lux (EISEN)
• Objektiv: 11～860mm, Mega HD elektrischer Zoom; Manueller/automatischer Fokus, 3A adaptiver aktiver Fokusalgorithmus

4. Bildverarbeitung: Unterstützt Weißabgleich, elektronischen Verschluss, Bildakkumulation, Gegenlichtkompensation, starke Lichtunterdrückung, 2D/3D digitale Rauschunterdrückung, elektronische Bildstabilisierung, Weitdynamik

• Tag-Nacht-Durchlicht: 0,4-0,75 µm sichtbares Breitbandspektralfenster und 0,8-0,95 µm Nahinfrarotspektralfenster

6. Unterstützt elektronische Nebelübertragung, optische Nebelübertragung

7. Intelligente Analyse: Unterstützt Einbruchserkennung, grenzüberschreitende Erkennung, Ein-/Ausgangszonenerkennung, Bewegungserkennung, Verweil-Erkennung

1. Lasertyp: Neue Infrarotlicht GHT-III Hochleistungs-Flutlichtquellen-Patenttechnologie, Fokuspunkt-Helligkeitsgleichmäßigkeit > 92%

2. Entfernung: 3.000 m

3. Wellenlänge: 810 nm militärische Infrarotlaser/n4.

4. Beleuchtungswinkel: 0,5° ~ 20°, DSS digitale Schrittbeleuchtungswinkel-Steuerungstechnologie/nLaser-Sicherheit: ZQB Laserstrahlverarbeitungs-Patenttechnologie, entspricht den internationalen IEC 60825 Sicherheitsstandards

• Auflösung: 1920 × 1080; 1280 × 1024; 1280 × 960; 1024 × 768; 1280 × 720; 704 × 576; 640 × 512; 640 × 480; 400 × 300; 384 × 288; 352 × 288; 352 × 240
• Sichtbare Auflösung: 2592 × 1520; 2560 × 1440; 1920 × 1080; 1280 × 1024; 1280 × 960; 1024 × 768; 1280 × 720; 704 × 576; 640 × 512; 640 × 480; 400 × 300; 384 × 288; 352 × 240
• Videokodierung: H.265/H.264/MJPEG, Multi-Stream-Unterstützung

4. Videoraten: 32 KBPS bis 16 Mbps

• Audiokodierung: G.711A/G.711U/G726
• Bildumdrehung: rechts/links/oben/unten/diagonal
• OSD-Einstellungen: Unterstützt Kanalname, Zeit, PAN, Sichtfeldwinkel, Brennweite der OSD-Anzeige, unterstützt Voreinstellungsnamen

1. Alarmgrenzwert: 255 einstellbar

2. Zielgröße: Bereich kann eingestellt werden, um Ziele unterschiedlicher Größe automatisch zu identifizieren

3. Alarmzielnummer: 1-16 einstellbar

4. Alarmmodus: Video-Overlay-Alarmbox + Datenrückgabe (oder Umschaltung) mehrere Alarmmodi, Alarm intuitiv und leicht zu lesen

5. Front-End-Algorithmus: Optimierter Front-End-Schnellverarbeitungsalgorithmus, basierend auf der ursprünglichen Wärmebilddatenanalyse pro Frame, Alarmreaktion 0,1 s, keine Verzögerung, kein Informationsverlust

6. Unterstützt sichtbare Rauchmeldealarme

• Brandmeldealarm: Schwellenwert 255, Zielgröße, Zielnummer 1-16 einstellbar, automatische Auswahl der auffälligsten Zielanzeige, Hot-Tracking

2. Intelligente Analyse: Unterstützt Einbruchserkennung, grenzüberschreitende Erkennung, Ein-/Ausgangsbereichserkennung, Bewegungserkennung, Verweil-Erkennung, Menschenansammlung, schnelle Bewegung, Zielverfolgung, zurückgelassene Gegenstände, mitgenommene Gegenstände; Erkennung von Menschen/Fahrzeugzielen, Gesichtserkennung; und unterstützt 16 Bereichseinstellungen; unterstützt Einbruchserkennung, Filterfunktion für Menschen und Fahrzeuge; unterstützt Filterfunktion für Zieltemperaturen

3. Automatische Verfolgung: Einzelbild-Tracking unterstützt Multi-Bild-Tracking unterstützt Panorama-Tracking unterstützt Alarm-Linkage-Tracking

4. Intelligente Informationsfusion: Unterstützt 512 AR intelligente Informationsfusion, unterstützt Feuerpunkt-, intelligente Analyse-Videoidentifikationsinformationsfusion, unterstützt Azimutwinkel, Sichtfeld, Brennweite, multiple Informationsfusion

5. Bildfusion: Unterstützt 18 Arten von Dual-Light-Fusionsmodi, unterstützt Bild-in-Bild-Funktion

6. Alarmmanagement: Unterstützt Alarmaufnahme-Upload

1. Entfernungsmessfunktion: Unterstützt passive Entfernungsmessung; unterstützt optionale Laserentfernungsmessung

2. Starklichtschutz: Unterstützt, Schutz vor Sonneneinstrahlung

3. Temperaturkorrektur: Nicht-thermische Konstruktion, Bildschärfe wird nicht von der Temperatur beeinflusst

4. Szenenmodus: Unterstützt Multi-Konfigurations-Szenen, passt sich an verschiedene Umgebungsanwendungen an

5. Autofokus-Tuning: Unterstützt Fern-Autofokus-Genauigkeitsparameteranpassung, passt sich an verschiedene Szenarien an

6. Tag-Nacht-Kreuzfahrt: Tag-Nacht-Kreuzfahrtgruppen mit unterschiedlichen Voreinstellungen, Tag-Kreuzfahrt 1-40 Voreinstellungen, Nacht-Kreuzfahrt 41-80 Voreinstellungen, je nach Lichtverhältnissen automatisch Umschaltung Tag und Nacht, Anpassung an verschiedene Raum-Zeit-Szenarien

7. Objektiv-Servo: Unterstützt Objektiv-Voreinstellung, Brennweitenrückstellung, Brennweitenpositionierungsfunktion

8. Stromausfallspeicher: Unterstützt Wiederherstellung der Position vor dem Stromausfall, Voreinstellungsstatus, Kreuzfahrtstatus, Zeilenscan-Status

9. Aus und Ein: Unterstützt

10. Kamera-Diagnosefunktion: Unterstützt Netzwerkalarme, unterstützt IP-Konfliktalarme, unterstützt illegale Zugriffsalarme (Anzahl illegaler Zugriffe, Sperrzeit einstellbar), unterstützt SD-Karten-Abnormalitätsalarme (SD-Speicher nicht ausreichend, SD-Kartenfehler, keine SD-Karte), Video-Block-Alarm, Sonnenschutz (Schwellenwert, Blockierzeit einstellbar)

11. Lebenszyklusmanagement: Health Index Aufzeichnungsfunktion, unterstützt Arbeitszeit, Verschlusszeiten, Arbeitstemperatur, Grenztemperatur usw.

12. Fernwartung: Mit Fehlerabfrage, Selbstprüfung, Fernneustartfunktion; Online-Upgrade, Fern-Upgrade

13. Keyframe-Einstellungen: Unterstützt Keyframe-Intervall 100-stufig einstellbar

14. Konfigurationsdatei: Unterstützt Import- und Exportfunktion für Konfigurationsdateien

15. Web-Zugriff: Unterstützt WEB-Vollfunktionskonfiguration, Fern-Online-Upgrade

1. Unterstützt illegale Zugriffsalarme: Anzahl illegaler Zugriffe, Sperrzeit einstellbar

2. Unterstützt dreistufiges Benutzerrechte-Management, Administratoren, Bediener, normale Benutzer

3. Sicherheitsmodus: Autorisierter Benutzername und Passwort, unterstützt IP-Whitelist und Blacklist, Mac-Whitelist und Blacklist

4. Benutzeranmeldungssperre

1. Struktur: kugelförmig, mehrdimensionale Freiformflächenform, geringer Windwiderstand, starke Anti-Shake, kann 12 starken Winden widerstehen

2. Zwei-Achsen-Zwei-Rahmen, Auf- und Ab-Teilungsdesign, kann unabhängig verpackt und transportiert werden, schnelle Montage

3. Fenster: Doppel-/Dreifachfenster, 2/3-Band-Sensoren, Scheibenwischer

4. Horizontaler Bereich: N × 360° kontinuierliche Drehung, nach Stromausfall mechanisch sperrbar

5. Neigungsbereich: -90° ~ +90°, mit Soft-Limit-Funktion, programmierbar

6. Drehgeschwindigkeit: Horizontal 0,01° ~ 80°/s, Neigung 0,01° ~ 60°/s

7. Beschleunigung: 100° S² Horizontal, 100° S² Neigung

8. Geschwindigkeitsanpassung: Mit intelligenter Induktionsgeschwindigkeitsänderungsfunktion, unterstützt Objektivbrennweiten-Geschwindigkeitsanpassungsfunktion

9. Antriebsmodus: Direkter Antrieb mit hohem Drehmoment, Seltenerd-Permanentmagnet-Synchronmotor, schneller Start und Stopp

10. Positionierungsgenauigkeit: besser als 0,02°

11. Lokalisierungszeit: weniger als 4s

12. Nullstellung: Unterstützung für horizontale und vertikale Nullstellung

13. Voreingestellte Kreuzfahrt: 3000, unterstützt 16 Kreuzfahrtrouten, jede kann 256 Voreinstellungen unterstützen

14. Pfadscan: Unterstützt Voreinstellungs-Kreuzfahrt, Tag- und Nacht-Kreuzfahrt, Zeilenscan, Rahmenscan, Apfelschalen-Scan, Scan-Geschwindigkeit einstellbar

15. Überwachung: Voreinstellung/Muster-Scan/Kreuzfahrt-Scan/vertikaler Scan/Rahmen-Scan/Panorama-Scan/Apfelschalen-Scan/horizontaler Fächer-Scan

16. Motor-Schutz: Drehteller-Blockier- und Drehunterbrechungs-Schutz, hohe Zuverlässigkeit

17. Gyro-Bildstabilisierung: Optionale Zwei-Achsen-Gyro-Stabilisierung, Neigung und Rollen ≤ ±10°, Periode größer als 6 Sekunden, LOS-Stabilisierungsgenauigkeit ≤ 2 mrad (RMS)

1. Netzwerkschnittstelle: 1x RJ45, 10/100Base-T adaptiv

2. Netzwerkprotokoll: Unterstützt HTTP, HTTPS, FTP, SMTP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, DHCP Netzwerkprotokoll; unterstützt ONVIF und GB28181 Protokoll

3. Sekundäre Entwicklung: Kostenloser SDK, einfach zu bedienen oder bequeme sekundäre Entwicklung

4. Physische Schnittstelle: Legierter wasserdichter Luftfahrtstecker

5. Optisches Netzwerk: (Optional integriertes Glasfasermodul, Single-Mode-Glasfaserausgang, verbesserte Entstörung)

• Stromversorgung: Mit Ultra-Weitbereich-Eingangsstromadapter, AC90V ~ 305V bis DC48V

2. Stromverbrauch: Der maximale Stromverbrauch des Drehtellers beträgt weniger als 500W und der stabile Stromverbrauch weniger als 150W

• Betriebstemperatur: -40 °C ~ +60 °C
• Lagertemperatur: -45 °C ~ +70 °C
• Luftfeuchtigkeit: < 90% RH
• Blitzschutz: Schnittstellenschaltung integrierter Überspannungsschutz, 6000V
• Salzsprühnebel: bei PH 6,5 ~ 7,2, kontinuierliches Sprühen 96 Stunden, keine Oberflächenveränderung
• Schutzart: IP66 (Kugelkammer luftdicht IP67)

Abmessungen: Φ565mm×H880mm

Gesamtgewicht: ≤105 kg

Dedizierte Plattform

(Optional)

1. Funktionsmodul: Videovorschau und -wiedergabe, PTZ-Steuerung, Geräteverwaltung, Benutzerverwaltung, intelligente Analyse-Service, GIS-Karten-Service, Informationsverwaltung

Brandschutzfunktionen: Brandpunktidentifikation, Raucherkennung, Brandwarnungsortung, Ressourcenverwaltung, SMS-Warnung, Wetterzugang

3. Intelligente Funktionen: Brandalarm, unterstützt Bereichseinbruch, Betreten des Bereichs, Verlassen des Bereichs, automatische Verfolgung und andere intelligente Analyse- und Alarmfunktionen, erweiterbar zur Unterstützung von Radar-Verknüpfung, binokulare beliebige Winkel-Panorama-Mosaik, 3D-Vergrößerung

Benutzerverwaltung: Mehrstufige Benutzer, Abteilungen und Rollen verwalten und unterstützen 999 Front-End-Abteilungen.

4. GIS-Karte: Brandalarm und -ortung, unterstützt Entfernungsmessung, Flächenmessfunktionen, Videodisplay-Steuerung, unterstützt benutzerdefinierte Landepunkte, unterstützt die konventionelle Funktion des Ziehens von Karten-Elektronikkarten, Mausrad-Zoom-In oder -Zoom-Out, unterstützt die Anzeige von Adleraugenkarten, Skalierung.

5. Unterstützt Chinesisch und Englisch, unterstützt Skins, unterstützt benutzerdefinierte Menüleiste, unterstützt Controller-Bedienung.

6. Zugriff auf Front-End-Produkte von Mainstream-Anbietern wie Haicang/Dahua/USV und Verwaltung der NVR-Videofunktionen. Unterstützt 999 Front-End/Abteilungen
