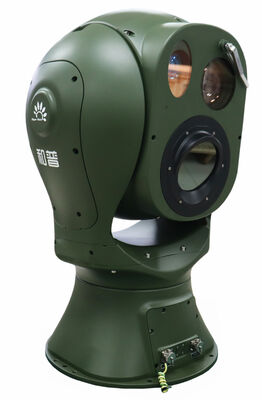

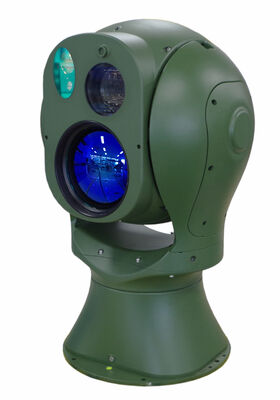

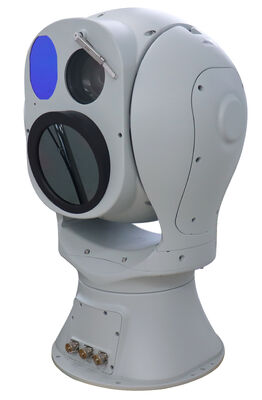

CTVC-Serie Mehrspektraloptische Elektronische Plattform PTZ Thermische Langstrecken-Thermische Kamera

Fahrzeug: 22 km

Mensch: 18 km

Fahrzeug: 15 km

Mensch: 9 km

• Detektor: Gekühlter Focal Plane Array MCT-Detektor
• Wellenlänge: 3,7 µm ~ 4,8 µm
• NETD: 20 mK
• 90 ~ 1100 mm, 12-facher optischer kontinuierlicher Zoom, F5,5
• Objektivsteuerung: Elektrischer Zoom; Manueller/automatischer Fokus, 3A adaptiver aktiver Fokussierungsalgorithmus, unterstützt mehrere Trigger-Modi, präzise und schnell; 3CAM-Modus und AS + DOE-Optikstruktur, hohe Infrarotdurchlässigkeit, kein virtueller Fokus während des Zoomvorgangs und geringe Achsenverschiebung

6. Bildverbesserung: SDE digitale Bildverbesserungstechnologie, verbessert Bilddetails, unterstützt 255stufige Anpassung der Wärmebildverbesserung

7. Pseudofarben-Polarität: 16 Pseudofarbenbilder, Heiß-Schwarz/Heiß-Weiß-Polarität

8. Bildparameter: AGC automatische Gain-Regelung, Helligkeits- und Kontrastanpassung

9. Elektronischer Zoom: 1,0 ~ 8,0-facher kontinuierlicher Zoom (Schrittweite 0,1), unterstützt optischen elektronischen Relais-Zoom, unterstützt globale Hawk-Eye-Ansicht

10. Entfernungsmesser: Unterstützt Entfernungsmesser

11. Fehlerkorrektur: Unterstützt Fehlerkorrektur

12. Bildkorrektur: Unterstützt manuelle Korrektur, Hintergrundkorrektur, automatische Korrekturzeitintervalle, Gamma-Korrekturparameter sind einstellbar

13. Schutz vor hellem Licht: Unterstützt Schutz vor Sonneneinstrahlung

• Detektor-Array: 640 × 512
• Sichtfeld: 6,1°×4,9° ~ 0,5°×0,4°

1. Sensortyp: Backlit Ultra-Low-Illumination Star-Level CMOS

• Minimale Beleuchtungsstärke: Farbe: 0,0005 Lux; Schwarzweiß: 0,0001 Lux; 0 Lux (IR)
• Objektiv: 12~1100 mm, Mega HD elektrischer Zoom; Manueller/automatischer Fokus, 3A adaptiver aktiver Fokussierungsalgorithmus, unterstützt mehrere Trigger-Modi, präzise und schnell

4. Bildverarbeitung: Unterstützt Weißabgleich, elektronischen Verschluss, Bildakkumulation, Gegenlichtkompensation, Unterdrückung von starkem Licht, 2D/3D digitale Rauschunterdrückung, elektronische Bildstabilisierung, Weitdynamik, Unterdrückung von Hitzewellen-Drift

• Tag/Nacht-Durchlässigkeit: 0,4-0,75 µm sichtbares Breitbandspektrum und 0,8-0,95 µm Nahinfrarotspektrum

Unterstützt elektronische Nebelentfernung, optische Nebelentfernung

1. Reichweite: 200 bis 15000 Meter

• Messgenauigkeit: ± 3 m
• Messfrequenz: 0,2 Hz
• Laserwellenlänge: 1570 nm

• Auflösung: 1920 × 1080; 1280 × 1024; 1280 × 960; 1024 × 768; 1280 × 720; 704 × 576; 640 × 512; 640 × 480; 400 × 300; 384 × 288; 352 × 288; 352 × 240
• Sichtbare Auflösung: 2592 × 1520; 2560 × 1440; 1920 × 1080; 1280 × 1024; 1280 × 960; 1024 × 768; 1280 × 720; 704 × 576; 640 × 512; 640 × 480; 400 × 300; 384 × 288; 352 × 240
• Videokodierung: H.265/H.264/MJPEG, Unterstützung für Mehrfach-Streams

4. Videoraten: 32 KBPS bis 16 Mbps

• Audiokodierung: G.711A/G.711U/G726
• Bildumkehrung: Rechts/Links/Oben/Unten/Diagonal
• OSD-Einstellungen: Unterstützt Kanalname, Zeit, Schwenk-, Neigungswinkel, Brennweite der OSD-Anzeige, unterstützt Einstellungen für voreingestellte Positionen

• Brandmeldealarm: Schwellenwert 255, Zielgröße, Zielanzahl 1-16 einstellbar, automatische Auswahl des prominentesten Ziels, Heißverfolgung

2. Intelligente Analyse: Unterstützt Einbruchserkennung, grenzüberschreitende Erkennung, Erkennung von Ein- und Austrittsbereichen, Bewegungserkennung, Verweilzeit-Erkennung, Ansammlung von Personen, schnelle Bewegung, Zielverfolgung, zurückgelassene Gegenstände, entnommene Gegenstände; Erkennung von Personen/Fahrzeugen, Gesichtserkennung; unterstützt 16 Bereichseinstellungen; unterstützt Filterfunktionen für Einbruchserkennung, Personen und Fahrzeuge; unterstützt Filterfunktionen für Zieltemperaturen

3. Automatische Verfolgung: Einzelbild-Verfolgung, Unterstützung für Mehrbild-Verfolgung, Unterstützung für Panorama-Verfolgung, Unterstützung für Alarmverknüpfungs-Verfolgung

4. Intelligente Informationsfusion: Unterstützt 512 AR intelligente Informationsfusion, unterstützt Fusionsinformationen von Feuerpunkten und intelligenter Analyse von Videoidentifikationsinformationen, unterstützt Azimutwinkel, Sichtfeld, Brennweite, Fusionsinformationen aus mehreren Quellen

5. Bildfusion: Unterstützt 18 Arten von Dual-Light-Fusionsmodi, unterstützt Bild-in-Bild-Funktion

6. Alarmmanagement: Unterstützt Hochladen von Alarmaufnahmen

1. Entfernungsmessfunktion: Unterstützt passive Entfernungsmessung; unterstützt optionale Laser-Entfernungsmessung

2. Schutz vor hellem Licht: Unterstützt, Schutz vor Sonneneinstrahlung

3. Temperaturkorrektur: Nicht-thermische Konstruktion, Bildschärfe wird nicht von der Temperatur beeinflusst

4. Szenenmodus: Unterstützt Multi-Konfigurationsszenen, angepasst an verschiedene Umgebungsanwendungen

5. Automatische Fokussierungsabstimmung: Unterstützt Fernanpassung von automatischen Fokussierungsgenauigkeitsparametern, angepasst an verschiedene Szenarien

6. Tag/Nacht-Kreuzfahrt: Tag/Nacht-Kreuzfahrtgruppen mit unterschiedlichen Voreinstellungen, Tag-Kreuzfahrt 1-40 Voreinstellungen, Nacht-Kreuzfahrt 41-80 Voreinstellungen, automatische Umschaltung zwischen Tag und Nacht je nach Lichtverhältnissen, angepasst an verschiedene Raum-Zeit-Szenarien

7. Objektiv-Servo: Unterstützt Objektiv-Voreinstellung, Rückkehr der Brennweite, Positionierungsfunktion der Brennweite

8. Stromausfallspeicher: Unterstützt Wiederherstellung der Position vor Stromausfall, Zustand der Voreinstellung, Kreuzfahrtzustand, Zeilenscan-Zustand

9. Ausschalten und Einschalten: Unterstützt

10. Kamera-Diagnosefunktion: Unterstützt Netzwerkalarme, IP-Konfliktalarme, unbefugte Zugriffsalarme (Anzahl der unbefugten Zugriffe, Sperrzeit einstellbar), SD-Karten-Fehleralarme (unzureichender SD-Speicher, SD-Kartenfehler, keine SD-Karte), Video-Blockierungsalarme, Sonnenschutzkontrolle (Schwellenwert, Blockierungszeit einstellbar)

11. Lebenszyklus-Management: Aufzeichnungsfunktion für Gesundheitsindex, unterstützt Arbeitszeit, Verschlusszeiten, Arbeitstemperatur, Grenztemperatur usw.

12. Fernwartung: Mit Fehlerabfrage, Selbstprüfung, Fernneustartfunktion; Online-Upgrade, Fern-Upgrade

13. Keyframe-Einstellungen: Unterstützt Keyframe-Intervall von 100 Stufen einstellbar

14. Konfigurationsdatei: Unterstützt Import und Export von Konfigurationsdateien

15. Webzugriff: Unterstützt vollständige Web-Konfiguration, Online-Fern-Upgrade

1. Unterstützt Alarme bei unbefugtem Zugriff: Anzahl der unbefugten Zugriffe, Sperrzeit einstellbar

2. Unterstützt dreistufiges Benutzerrechte-Management: Administratoren, Bediener, normale Benutzer

3. Sicherheitsmodus: Autorisierter Benutzername und Passwort, unterstützt IP-Whitelist und -Blacklist, MAC-Whitelist und -Blacklist

4. Benutzeranmeldesperre

1. Struktur: Kugelförmig, mehrdimensionale Freiformoberfläche, geringer Windwiderstand, starke Anti-Vibrationsfähigkeit, widersteht Windstärke 12

2. Zwei-Achsen-Zwei-Rahmen, Auf- und Abwärts-geteilte Konstruktion, kann unabhängig verpackt und transportiert, schnell montiert werden

3. Fenster: Doppel-/Dreifachfenster, 2/3-Band-Sensoren, Scheibenwischer

4. Horizontaler Bereich: N × 360° kontinuierliche Drehung, mechanisch sperrbar nach Stromausfall

5. Neigungsbereich: -90° ~ +90°, mit Soft-Limit-Funktion, programmierbar

6. Drehgeschwindigkeit: Horizontal 0,01° ~ 80°/s, Vertikal 0,01° ~ 60°/s

7. Beschleunigung: Horizontal 100°/s², Vertikal 100°/s²

8. Geschwindigkeitsanpassung: Mit intelligenter Induktionsgeschwindigkeitsänderungsfunktion, unterstützt Objektivbrennweiten-Geschwindigkeitsanpassungsfunktion

9. Antriebsmodus: Direkter Antrieb mit Hochdrehmoment-Seltenerd-Permanentmagnet-Synchronmotor, schneller Start und Stopp

10. Positioniergenauigkeit: Besser als 0,02°

11. Lokalisierungszeit: Weniger als 4 s

12. Nullpunktsetzung: Unterstützt horizontale und vertikale Nullpunktsetzung

13. Voreingestellte Kreuzfahrt: 3000, unterstützt 16 Kreuzfahrtrouten, jede kann 256 voreingestellte Positionen unterstützen

14. Pfadscan: Unterstützt voreingestellte Punktkreuzfahrt, Tag- und Nachtkreuzfahrt, Zeilenscan, Rahmenscan, Apfelschalen-Scan, Scan-Geschwindigkeit einstellbar

15. Überwachung: Voreingestellte Position/Muster-Scan/Kreuzfahrt-Scan/Vertikal-Scan/Rahmen-Scan/Panorama-Scan/Apfelschalen-Scan/Horizontaler Fächer-Scan

16. Motorschutz: Drehteller-Blockierungs- und Drehungsschutz, hohe Zuverlässigkeit

17. Gyro-Bildstabilisierung: Optionale Zwei-Achsen-Gyro-Stabilisierung, Neigung und Rollen ≤ ±10°, Periode größer als 6 Sekunden, LOS-Stabilisierungsgenauigkeit ≤ 2 mrad (RMS)

1. Netzwerkschnittstelle: 1x RJ45, 10/100Base-T adaptiv

2. Netzwerkprotokoll: Unterstützt HTTP, HTTPS, FTP, SMTP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, DHCP-Netzwerkprotokolle; unterstützt ONVIF und GB28181-Protokolle

3. Sekundäre Entwicklung: Kostenloser SDK, einfach zu bedienen oder bequeme sekundäre Entwicklung

4. Physische Schnittstelle: Legierter wasserdichter Luftfahrtstecker

5. Optisches Netzwerk: (Optional integriertes Glasfasermodul, Single-Mode-Glasfaserausgang, verbesserte Entstörung)

• Stromversorgung: Mit Ultra-Wide-Eingangsstromadapter, AC90V ~ 305V auf DC48V

2. Stromverbrauch: Maximaler Stromverbrauch des Drehtellers unter 500W, stabiler Stromverbrauch unter 150W

• Betriebstemperatur: -40 °C ~ +60 °C
• Lagertemperatur: -45 °C ~ +70 °C
• Luftfeuchtigkeit: < 90 % RH
• Blitzschutz: Schnittstellenschaltung mit integriertem Überspannungsschutz, 6000 V
• Salzsprühtest: Bei PH 6,5 ~ 7,2, kontinuierliches Sprühen 96 Stunden, keine Oberflächenveränderung
• Schutzart: IP66 (Kugelkammer luftdicht IP67)

Abmessungen: Φ565 mm × H880 mm

Gesamtgewicht: ≤ 105 kg
