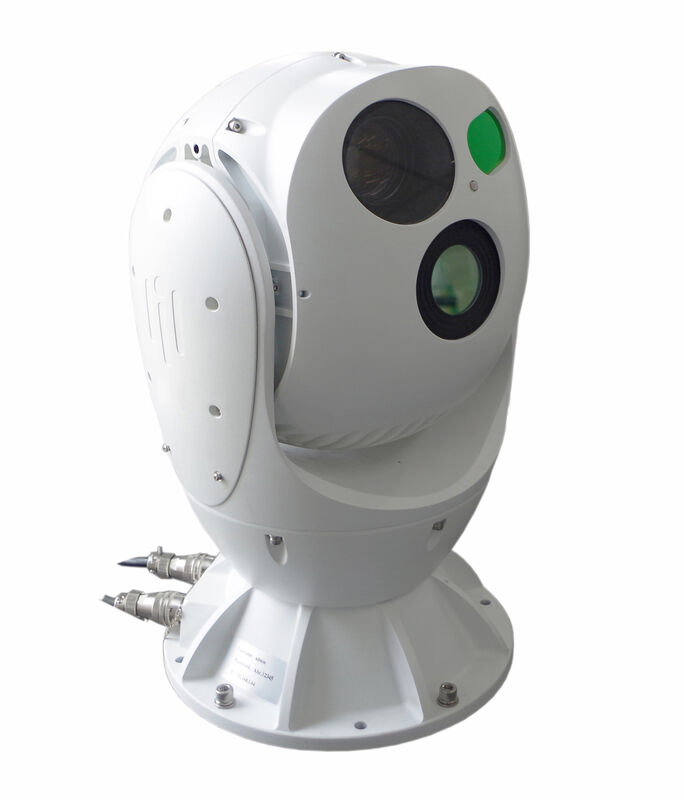

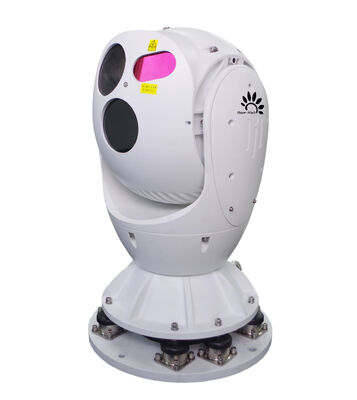

| Modell |
HP-ZS20GIS-CTVC63030-2132-LRF6K |
| Drehbereich |
1. Schwenken: N × 360 ° kontinuierliche Drehung
2. Neigen: -45 ° ～ + 90 °
3. Limit: Die Neigung hat eine Soft-Limit-Funktion, das Programm kann eingestellt werden
|
| Drehgeschwindigkeit |
1. Horizontale Geschwindigkeit: 0,1 ° ～ 80 ° / s
2. Neigungsgeschwindigkeit: 0,1 ° ～ 80 ° / s
3. Beschleunigung: horizontal 120 ° / s2, Neigung 120 ° / s2
4. Antriebsmodus: Direktantrieb mit kräftigem Drehmoment-Seltenerd-Permanentmagnet-Synchronmotor, Hochgeschwindigkeitsstart/-stopp, reibungsloses Tracking mit Radarverbindung
|
| Positionierungsgenauigkeit |
Positionierungsgenauigkeit: bis zu 0,02 °, hochfrequenter Feinabstimmungs-Impulsmotorantrieb, digitaler Winkelsensor-Servo |
| Nullposition des Drehtellers |
1. Nullstellung: Unterstützt die Einstellung von Schwenk- und Neigungsnullpunkt |
| Stabilitätsgenauigkeit |
2 mrad (RMS), Zwei-Achsen-Kreiselstabilisierung |
| Kreuzfahrt-Scan |
1. Voreingestellte Position: nicht weniger als 255
2. Pfad-Scan: Unterstützt Voreinstellungs-Punkt-Kreuzfahrt, Linien-Scan, Scan-Geschwindigkeit kann eingestellt werden
3. Beobachtungsfunktion: Unterstützt Beobachtungs-Voreinstellung, Linien-Scan und Kreuzfahrt
|
| Datenrückgabe |
1. Objektiv-Servo: Unterstützt Abfrage, Rückgabe und Positionierungsfunktion des Objektiv-Sichtfelds, der Vergrößerung und des ZOOM/FOCUS-Werts
2. Drehtellerwinkel: Unterstützt Echtzeit-/Abfrage-Rückgabe- und Positionierungsfunktionen von horizontalen und Neigungswinkeln
|
| Tracking-Modus |
1. Unterstützt manuelles Tracking
2. Unterstützt Radarverbindungs-Automatik-Tracking
3. Unterstützt Front-End-Modul-Automatik-Tracking (optional)
4. Unterstützt automatisches Tracking durch Back-End-Software
|
| Verbesserung |
1. Motorschutz: Drehteller-Blockierschutz, hohe Zuverlässigkeit
2. Fehlererkennung: Unterstützt Selbstprüfung beim Einschalten, Statusabfrage und Rückmeldung von Fehlercodes
3. Upgrade und Wartung: Fernneustart, Fern-Upgrade-Funktion, bequeme Systemwartung
|
| Elektrische Schnittstelle |
1. Netzwerkschnittstelle: 1 Kanal 10M / 100M adaptiver Ethernet-Port (einschließlich Wärmebild + High-Definition-Sichtlicht + RS422 / 485-Steuerung)
2. Stromquelle: 1 Weg DC24V
3. Physikalische Schnittstelle: Militärstandard-Luftfahrt-wasserdichter Stecker, Schutzart IP67
|
| Protokoll |
1. Netzwerkprotokoll: Unterstützt TCP / IP, UDP, IPv4 / v6, HTTP, RTP, RTSP; unterstützt Onvif, GB28181 Netzwerk-Videoprotokoll
2. PTZ-Steuerungsprotokoll: Pelco-D Industriestandard und andere Multiprotokolle, Baudrate 2400, 4800, 9600, 19200 optional, anpassbares privates Protokoll
|
| Umgebungsindex |
1. Betriebstemperatur: -25 °C ～ + 60 °C
2. Lagertemperatur: -30 °C ～ + 70 °C
3. Luftfeuchtigkeit: <95% RH
4. Blitzschutz-Überspannungsschutz: Stromversorgung 4000V, Kommunikations-Videosignal 2000V
5. Salzsprühnebelbeständigkeit: PH-Wert 6,5 ~ 7,2, kontinuierliche Sprühung für 96 Stunden, kann immer noch normal funktionieren
6. Vibrationsfestigkeit: Erfüllt die GJB150A.16 Anforderungen für maritime Umgebungen
7. Schutzart: IP67
|
| Maschinenstromversorgung |
1. Stromversorgung: Ausgestattet mit einem Ultra-Wide-Eingangsnetzteil, AC90V ～ 305V auf DC24V
2. Stromverbrauch: Der maximale Stromverbrauch des Drehtellers ≤250W, der stabile Stromverbrauch ≤50W
|
| Volumen und Gewicht |
- Abmessung:Ф280mm×430mm
- Gewicht:≤18kg
|
| Kameras |
| Sichtbare Kamera |
1. Detektor: 1/3 "Low-Light-CMOS
2. Auflösung: 1920 × 1080 (2 MP)
3. Beleuchtung: Farbe 0,002 Lux ＠ (F1.2, AGC EIN), Schwarzweiß 0,0002 Lux ＠ (F1.2, AGC EIN)
4. Objektivbrennweite: 8 ～ 320mm kontinuierlicher Zoom
5. Aktionsdistanz: Unter Bedingungen mit einer atmosphärischen Sichtweite von mehr als 10 km, einer Luftfeuchtigkeit von weniger als 50 % und einem undurchdringlichen Hintergrund kann die Aktionsdistanz zu kleinen Schiffen oder Inseln und Riffen 8 km erreichen.
6. Objektivsteuerung: elektrischer Zoom, manueller / automatischer Fokus
7. Schnittstelle und Videoformat: IP-Netzwerkausgabe, H.265 / H.264
|
| Gekühlte Wärmebildkamera |
1. Detektor: Gekühlte Quecksilber-Cadmium-Tellurid (MCT) Infrarot-Brennfläche
2. Spektralbereich: 3 μm ～ 5 μm
3. Auflösung: 640 × 512
4. Pixelgröße: 15 μm
5. Temperaturempfindlichkeit (NETD): besser als 15 mk (@ F4.0, 25 °C)
6. Objektivbrennweite: 30 ～ 300mm kontinuierlicher Zoom
7. Aktionsdistanz: Wenn die atmosphärische Sichtweite größer als 10 km, die Luftfeuchtigkeit kleiner als 50 % und die Ziel-Hintergrund-Temperaturdifferenz größer als 5 K ist, kann die Aktionsdistanz zu kleinen Schiffen oder Inseln und Riffen 8 km erreichen.
8. Fokussiermodus: manueller / automatischer Fokus (Autofokus unterstützt Zoom-Trigger, Objektivtemperatur-Trigger, Szenenerkennungs-Trigger)
9. Elektronischer Zoom: 2X, 4X, unterstützt globale synchrone Anzeige
10. Polarität: Heißweiß, Heißschwarz und 16 Arten von Falschfarben, unterstützt Multi-Konfigurations-Szenenmodus
11. Korrektur: Automatische / manuelle / Hintergrundkorrektur
12. Bildanpassung: Helligkeit, Kontrast, AGC-Automatik
13. Bildverbesserung: SDE-Funktion zur digitalen Detailverbesserung
14. Starker Wärmequellenschutz: unterstützt
15. Startzeit: ≤7min (bei Normaltemperatur)
|
| Laserentfernungsmessung |
1. Wellenlänge: 1570nm
2. Messbereich: 100 ～ 6000m
3. Messgenauigkeit: ± 3m
4. Wiederholungsfrequenz: 0,2 Hz
5. Steuerung: RS422
|
| Empfohlene Konfiguration der Überwachungsarbeitsstation |
|
Host-Konfiguration
(Nur empfohlen, vom Benutzer bereitgestellt)
|
CPU: 6 Kerne (i7 8700 und höher)
Speicher: 16 GB oder mehr
Festplatte: 1 TB SATA
Anzeige: Auflösung 1920 * 1080
Netzwerk: LAN oder 100M Ethernet
System: Windows 7 oder Windows 10
Datenbank: MySQL 5.1 und höher
Sonstiges: Windows SDK, MFC Bottom Support Library
Netzteil; Tastatur, Maus usw.
|
