Produktbeschreibung:

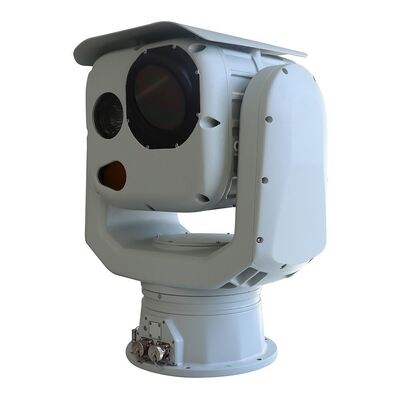

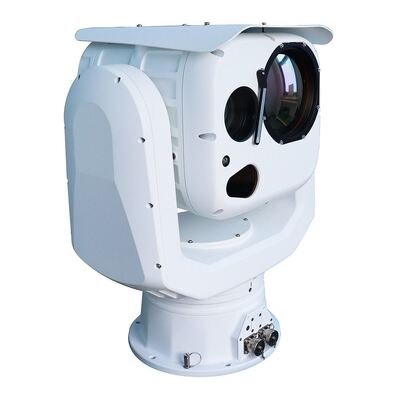

Die Hochleistungs-Dualband-Fotoelektrische Drehscheibe HP-DMA35BLIE--TVC6516-2150-LRF10K ist ein unabhängig entwickeltes, fotoelektrisches Langstrecken-Detektionssystem, das Multispektrum-Detektionsmodule wie hochauflösende sichtbare Kameras, ungekühlte Wärmebildgebung usw. integrieren kann. Laserentfernungsmessung und andere Module können bei Bedarf installiert werden, um die Funktionen der Allwetter-, Allzeit- und All-Dimensional-Erkennung, -Ortung, -Verfolgung, -Identifizierung und -Verfolgung von Zielen zu realisieren. Das Gebrauchsmuster kann in großem Umfang auf die dreidimensionale Sicherheitsprävention von Schlüsselbereichen und Schlüsselzielen wie Grenz- und Küstenverteidigung, Militärbasen, Flughäfen, Häfen, nuklearen, biologischen und chemischen Einrichtungen, fahrzeugmontierten Anwendungen, bootsmontierten Anwendungen usw. angewendet werden.
Zusammenfassend lässt sich sagen, dass die Long Range Thermal Camera Thermal Imaging Camera eine leistungsstarke und zuverlässige Wärmebildlösung ist, die Langstreckenerkennung mit hochauflösender Bildgebung und breiter Temperaturempfindlichkeit kombiniert. Ihr robustes Design, der große Neigungsbereich und der Betrieb innerhalb des optimalen Spektralbands machen sie für eine Vielzahl von professionellen Anwendungen geeignet. Ob für Sicherheit, industrielle Überwachung oder Umweltbeobachtung eingesetzt, diese Long Range Thermal Camera Thermal Imaging Camera bietet beispiellose Leistung und Genauigkeit und stellt sicher, dass die Benutzer die kritischen Informationen haben, die sie benötigen, wenn es darauf ankommt.
Merkmale:
- Starke Tragfähigkeit: Sie kann eine sichtbare Kamera mit großer Vergrößerung, einen ungekühlten Wärmebildgeber mit großer Blende unterstützen, um eine ultra-weite Zielbeobachtung zu erreichen;
- Detektionsspektrumbreite: Integration von hochauflösendem sichtbarem Licht, mittelwelliger Wärmebildgebung, Dualband-Detektionsvorteilen ergänzen sich gegenseitig, Kombination von aktiver und passiver Detektion, Datenfusion von mehreren Quellen, so dass sich das Ziel nicht verstecken kann, um den Tag- und Nacht-, Allwetter-Umgebungsüberwachungsanforderungen gerecht zu werden;
- Schnelle Drehgeschwindigkeit: Die Drehgeschwindigkeit beträgt bis zu 80 °/s, die Beschleunigung bis zu 100 °/s 2, das Start-Stopp ist schnell, der Betrieb ist reibungslos, es ist hilfreich, das sich bewegende Ziel schnell zu erfassen und zu verfolgen;
- Breite Abdeckung: Azimut-Drehbereich 0 ° ~ 360 °, Neigungsdrehbereich -90 ° ~ + 90 °, um eine Totwinkeldetektion und eine voll dimensionale Abdeckung zu erreichen;
- Hohe Kontrollpräzision: Der Präzisionswinkel-Encoder mit hochpräzisem Closed-Loop-Servo-Steuerungssystem, Positioniergenauigkeit bis zu 0,02 °, Hochleistungs-Bildverarbeitungseinheit mit hochpräzisem Fokussierkontrollmechanismus, um eine genaue automatische Fokussierung zu erreichen;
Technische Parameter:
|
Modell
|
HP-DMA35BLIE-TVC6516-2150-LRF10K |
|
Wärmebildkamera
|
1. Detektor: Ungekühlter FPAVOx-Detektor der 5. Generation
2. Wellenlänge: 7,5～14 μm
3. NETD: 40mK
4. 31 ~ 155 mm, 5x kontinuierlicher optischer Zoom
5. Objektivsteuerung: Elektrischer Zoom; Manueller/Autofokus, adaptiver 3A-Aktivfokus-Algorithmus, unterstützt mehrere Auslösemodi, präzise und hohe Geschwindigkeit; 3CAM-Modus und AS + DOE-Optikstruktur, hohe Infrarotdurchlässigkeit, der Zoomprozess hat keinen virtuellen Fokus und die Achse ist klein
6. Bildverbesserung: SDE Digital Image Enhancement Technology, verbessert Bilddetails, unterstützt 255-stufige Wärmebildverbesserungsanpassung
7. Pseudofarbpolarität: 16 Pseudofarb-Bilder, Heiß-Schwarz/Heiß-Weiß-Polarität
8. Bildparameter: AGC-Automatikverstärkungsregelung, Helligkeits-, Kontrastanpassung
9. Elektronische Verdoppelung: 1,0 ~ 8,0 × kontinuierliche Verdoppelung (Schrittlänge 0,1), unterstützt optische Elektronenrelais-Verdoppelung, unterstützt globales Hawk-Eye-Diagramm
10. Schlechte Korrektur: Unterstützung für schlechte Korrektur
11. Bildkorrektur: Unterstützung für manuelle Korrektur, Hintergrundkorrektur,
automatisches Korrekturzeitintervall, Gamma-Korrekturparameter einstellbar
12. Schutz vor hellem Licht: unterstützt den Schutz vor Sonnenschäden
13. Detektor-Array: 640 × 512
14. Sichtfeld: 20 . × 15 .～4 . ×3.
|
|
Erkennungsentfernung
(Thermisch)
|
Kleines Boot (2,3 × 2,3 m): 13 km Mensch (1,8 × 0,5 m): 4,8 km |
|
Erkennungsentfernung
(Thermisch)
|
Kleines Boot (2,3 × 2,3 m): 3,4 km Mensch (1,8 × 0,5 m): 1,3 km |
|
Identifizierungsentfernung
(Thermisch)
|
Kleines Boot (2,3 × 2,3 m): 1,7 km Mensch (1,8 × 0,5 m): 0,6 km |
|
Tageskamera
|
1. Sensortyp: Hintergrundbeleuchteter CMOS auf Sternenniveau mit extrem geringer Beleuchtung
2. Mindestbeleuchtung: Farbe: 0,0005 Lux; Schwarzweiß: 0,0001 Lux; 0 Lux (EISEN)
3. Objektiv: 8 ～ 500 mm 62x kontinuierlicher optischer Zoom, Mega HD elektrischer Zoom; Manueller/Autofokus, adaptiver 3A-Aktivfokus-Algorithmus, unterstützt mehrere Auslösemodi, präzise und hohe Geschwindigkeit.
4. Bildverarbeitung: Unterstützung für Weißabgleich, elektronischen Verschluss, Bild
Akkumulation, Gegenlichtkompensation, starke Lichtunterdrückung, 2D/3D digitale Rauschunterdrückung, elektronische Verwacklungsunterdrückung, großer Dynamikbereich, Hitzewellen-Drift
Unterdrückung.
5. Tag-Nacht-Typ-Passlicht: 0,4-0,75 um sichtbares breites Spektralfenster und
0,8-0,95 um nahes Infrarot-Spektralfenster
6. Pixel: 1920 × 1280
Unterstützung elektronischer Nebelübertragung, optische Nebelübertragung
|
|
Erkennungsentfernung
(Tageskamera)
|
Kleines Boot (2,3 × 2,3 m): 18 km Mensch (1,8 × 0,5 m): 8 km |
|
Erkennungsentfernung
(Tageskamera)
|
Kleines Boot (2,3 × 2,3 m): 11 km Mensch (1,8 × 0,5 m): 5 km |
|
Identifizierungsentfernung
(Tageskamera)
|
Kleines Boot (2,3 × 2,3 m): 5,5 km Mensch (1,8 × 0,5 m): 2,5 km |
|
Laser-Entfernungsmesser
|
1. Reichweite: 100 bis 10000 Meter
2. Entfernungsgenauigkeit: ± 3 m
3. Entfernungsfrequenz: 0,2 Hz
4. Laserwellenlänge: 1570 nm
5. Augensicher.
|
|
Audio und Video
|
1. Auflösung: 1920 × 1080; 1280 × 1024; 1280 × 960; 1024 × 768; 1280 × 720; 704 × 576; 640 × 512; 640 × 480; 400 × 300; 384 × 288; 352 × 288; 352 × 240
2. Sichtbare Auflösung: 2592 × 1520; 2560 × 1440; 1920 × 1080; 1280 × 1024; 1280 × 960; 1024 × 768; 1280 × 720; 704 × 576; 640 × 512; 640 × 480; 400 × 300; 384 × 288; 352 × 240
3. Videocodierung: H. 265/h. 264/MJPEG, Multi-Stream-Unterstützung
4. Video-Raten: 32 KBPS bis 16 Mbps
5. Audiocodierung: G. 711A/g. 711U/G726
6. Bildüberrollung: rechts/links/oben/unten/diagonal
7. OSD-Einstellungen: Unterstützung Kanalname, Zeit, PAN, Sichtfeldwinkel, Brennweite der OSD-Anzeigeeinstellungen, Unterstützung Voreinstellungs-Positionseinstellungen
|
|
Intelligente Funktion
|
1. Branderkennung und -alarm: Schwellenwert Stufe 255, Zielgröße, Zielnummer 1-16 kann eingestellt werden, automatische Auswahl der prominentesten Zielanzeige, Heißverfolgung
2. Intelligenzanalyse: Unterstützung für Einbruchserkennung, Grenzüberschreitungsdetektion,
Eingangs-/Ausgangsbereichserkennung, Bewegungserkennung, Herumlungern, Personen
Versammlung, schnelle Bewegung, Zielverfolgung, zurückgelassene Gegenstände, mitgenommene Gegenstände;
Personen-/Fahrzeugzielerkennung, Gesichtserkennung; und Unterstützung von 16 regionalen
Einstellungen; Unterstützung für Einbruchserkennung, Mensch, Fahrzeugfilterfunktion; Unterstützung für Zielfilterfunktion
3. Automatische Verfolgung: Einzel-Szenen-Verfolgung unterstützt Multi-Szenen-Verfolgung unterstützt Panorama-Verfolgung unterstützt Alarmlinkage-Verfolgung
4. Intelligente Informationsfusion: Unterstützung von 512 AR intelligenter Informationsfusion,
Unterstützung von Brandpunkten, intelligente Analyse von Videoidentifikationsinformationen, Unterstützung von Azimutwinkel, Sichtfeld, Brennweite, Mehrfachinformationsfusion
5. Bildfusion: Unterstützung von 18 Arten von Dual-Light-Fusionsmodi, Unterstützung der Bild-im-Bild-Funktion
6. Alarmverwaltung: Unterstützung für Alarmaufzeichnung
|
|
Erweiterte Funktion
|
1. Entfernungsfunktion: Unterstützung der passiven Entfernungsmessung; Unterstützung der optionalen Laserentfernungsmessung
2. Starker Lichtschutz: Unterstützung, Schutz vor Sonnenbrandfunktion
3. Temperaturkorrektur: Nicht-thermische Konstruktion, Bildschärfe wird nicht durch die Temperatur beeinflusst
4. Szenenmodus: Unterstützung für Multi-Konfigurationsszene, Anpassung an verschiedene Umgebungsanwendungen
5. Autofokus-Tuning: Unterstützung der Fern-Autofokus-Genauigkeitsparameteranpassung, Anpassung an verschiedene Szenarien
6. Tag-Nacht-Kreuzfahrt: Tag-Nacht-Kreuzfahrtgruppen mit unterschiedlichen Voreinstellungen, Tag-Kreuzfahrt 1-40 Voreinstellung, Nacht-Kreuzfahrt 41-80 Voreinstellung, je nach Lichtverhältnissen automatisch
|
| |
Tag und Nacht umschalten, an verschiedene Raum-Zeit-Szenarien anpassen
7. Objektivservo: Unterstützung der Objektivvorpositionierung, Brennweitenrückstellung, Brennweitenpositionierungsfunktion
8. Power-Off-Speicher: Unterstützung zur Wiederherstellung der Vor-Power-Off-Position, des Vor-Positionierungszustands, des Kreuzfahrtzustands, des Zeilenscanzustands
9. Aus und Ein: Unterstützung
10. Kameradiagnosefunktion: Unterstützung für Netzwerkalarm, Unterstützung für IP-Konfliktalarm, Unterstützung für illegalen Zugriffsalarm (Anzahl der illegalen Zugriffe, Sperrzeit kann eingestellt werden),
Unterstützung für SD-Karten-Fehlalarm (SD-Speicher ist unzureichend, SD-Kartenfehler, keine SD-Karte), Videoblockalarm, Anti-Sonnen-Schaden (Unterstützungsschwelle, Blockzeit kann eingestellt werden)
11. Lebenszyklus-Management: Gesundheitsindex-Aufzeichnungsfunktion, Unterstützung der Arbeitszeit, der Verschlusszeiten, der Arbeitstemperatur, der Grenztemperatur usw.
12. Fernwartung: mit Fehlerabfrage, Selbstprüfung, Fernneustartfunktion; Online-Upgrade, Fern-Upgrade
13. Keyframe-Einstellungen: Unterstützung des Keyframe-Intervalls 100-stufig einstellbar
14. Konfigurationsdatei: Unterstützung der Konfigurationsdatei Import- und Exportfunktion
15. Webzugriff: Unterstützung der WEB-Vollfunktionskonfiguration, Remote-Online-Upgrade
|
|
Sicherheitskontrolle
|
1. Unterstützung für illegalen Zugriffsalarm: Anzahl der illegalen Zugriffe, Sperrzeit kann eingestellt werden
2. Unterstützung von drei Ebenen der Benutzerrechteverwaltung, Administratoren, Bediener, normale Benutzer
3. Sicherheitsmodus: autorisierter Benutzername und Passwort, Unterstützung der IP-Whitelist und Blacklist, Mac-Whitelist und Blacklist
4. Benutzer-Login-Sperre
|
|
Se rvo-Drehtisch
|
1. Struktur: kugelförmig, mehrdimensionale Freiformoberflächenform, geringer Windwiderstand, starke Anti-Shake-Funktion, kann 12 starkem Wind widerstehen
2. Zwei-Achsen-Zwei-Rahmen, nach oben und unten geteiltes Design, kann unabhängig verpackt werden, schneller Transport und Kombination
3. Fenster: Doppel-/Dreifachfenster, 2/3-Band-Sensoren, Wischer
4. Horizontbereich: N × 360 ° kontinuierliche Drehung, nach Stromausfall mechanisch verriegelbar
5. Neigungsbereich: -90 ° ~ + 90 °, mit Soft-Limit-Funktion, Programm kann eingestellt werden
6. Drehzahl: horizontal 0,01 ° ~ 80 °/s, Neigung 0,01 ° ~ 60 °/s
7. Beschleunigung: 100 ° S 2 horizontal, 100 ° S 2 Neigung
8. Geschwindigkeitsanpassung: mit intelligenter Induktionsgeschwindigkeitsänderungsfunktion, Unterstützung der Objektivbrennweiten-Geschwindigkeitsanpassungsfunktion
9. Antriebsmodus: Verwendung eines hochdrehmomentstarken Permanentmagnet-Synchronmotors mit Seltenerdantrieb, Hochgeschwindigkeitsstart und -stopp
10. Positioniergenauigkeit: besser als 0,02 °
11. Positionierungszeit: weniger als 4s
12. Nulleinstellung: Unterstützung für horizontale und Neigungs-Nulleinstellung
13. Voreingestellte Kreuzfahrt: 3000, unterstützt 16 Kreuzfahrtrouten, jede kann 256 voreingestellte Positionen unterstützen
14. Pfad-Scan: Unterstützung für Voreinstellungs-Punkt-Kreuzfahrt, Tag- und Nacht-Kreuzfahrt, Zeilenscan, Frame-Scan, Apfelschalen-Scan, Scan-Geschwindigkeit kann eingestellt werden
15. Überwachung: Voreingestellte Position/Muster-Scan/Kreuzfahrt-Scan/Vertikal-Scan/Frame-Scan/Panorama-Scan/Apfelschalen-Scan/horizontaler Fächer-Scan
16. Motorschutz: Drehtischblock und Drehschutz, hohe Zuverlässigkeit
|
| |
17. Gyro-Bildstabilisierung: optional Zwei-Achsen-Gyro-Stabilisierung, Neigung und Rollen ≤ ± 10 °, Periode größer als 6 Sekunden, LOS-Stabilisierungsgenauigkeit ≤2 mrad
(RMS)
|
|
Elektrische Schnittstelle
|
1. Netzwerkschnittstelle: 1-Wege RJ45, 10/100base-t adaptiv
2. Netzwerkprotokoll: Unterstützung von HTTP, HTTPS, FTP, SMTP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, DHCP-Netzwerkprotokoll; Unterstützung des ONVIF- und GB28181-Protokolls
3. RJ45-Ethernet
4. Sekundärentwicklung: Bereitstellung eines kostenlosen SDK, einfach zu bedienen oder bequem für die Sekundärentwicklung
5. Physikalische Schnittstelle: wasserdichter Luftfahrtstecker aus Legierung
6. Optisches Netzwerk: (optional eingebautes Fasermodul, Singlemode-Faserausgang, Verbesserung der Störfestigkeit)
|
| Videospeicherung |
Eingebaute 256 GB Speicherkarte |
|
Strom
Verbrauch
|
1. Stromversorgung: mit Ultra-Wide-Eingangs-Netzteil, AC90V ~ 305V bis DC48V
2. Stromverbrauch: Der maximale Stromverbrauch des Drehtischs beträgt weniger als 500 W und der stabile Stromverbrauch weniger als 150 W
|
|
Umweltanzeige
|
1. Betriebstemperatur: -40 °C ~ + 60 °C
2. Lagertemperatur: -45 °C ~ + 70 °C
3. Luftfeuchtigkeit: < 90% Rh
4. Blitzschutz: Schnittstellenkreis mit eingebautem Überspannungsschutz, 6000 V
5. Salzsprühnebel: in PH 6,5 ~ 7,2, kontinuierliches Sprühen 96 Stunden, keine Veränderung der Oberfläche
6. Schutzklasse: IP66 (Ballkammer luftdicht IP67)
|
| Abmessungsgewicht |
Abmessungen: Ф424 mm × H544 mm
Gesamtgewicht: ≤40 kg
|
Anwendungen:
Die Hope-Wish Long Range Thermal Camera, Modell HP-, ist eine hochmoderne Wärmebildkamera, die in China entwickelt und hergestellt wurde und in verschiedenen Anwendungsfällen und -szenarien außergewöhnliche Leistung bietet. Mit einer Erkennungsreichweite von 5-10 km und einem Spektralbereich von 7,5 μm bis 14 μm bietet diese Langstrecken-Wärmebildkamera zuverlässige und präzise Wärmebildfunktionen für den professionellen und industriellen Einsatz.
Einer der wichtigsten Anwendungsfälle für die Hope-Wish Long Range Thermal Camera ist die Grenzsicherung und Perimeterüberwachung. Ihre PTZ-Wärmesensortyp und der große Neigungsbereich von -45 ° bis +90 ° ermöglichen eine umfassende Überwachung großer Bereiche und die Erkennung von Eindringlingen oder unbefugten Bewegungen aus großer Entfernung. Der Mindestfokusabstand von 5-10 km stellt sicher, dass selbst die kleinsten Wärmesignaturen klar erfasst werden können, was sie ideal für militärische und Verteidigungsoperationen macht.
Darüber hinaus wird diese Langstrecken-Wärmebildkamera in großem Umfang bei Such- und Rettungseinsätzen eingesetzt. Die fortschrittliche Wärmebildkameratechnologie ermöglicht es den Rettungskräften, Personen in schwierigen Umgebungen wie dichten Wäldern, Bergen oder während nächtlicher Operationen zu lokalisieren, wo die Sicht eingeschränkt ist. Die zuverlässige Langstreckenerkennungsfähigkeit erhöht die Effizienz und Erfolgsrate der Rettungsteams.
Auch industrielle Anwendungen profitieren stark von der Hope-Wish Long Range Thermal Camera. Sie wird häufig zur Überwachung kritischer Infrastrukturen wie Kraftwerke, Pipelines und Ölraffinerien eingesetzt, um Überhitzung oder potenzielle Fehler zu erkennen, bevor sie zu Ausfällen führen. Die präzise Wärmebildgebung hilft Wartungsteams, rechtzeitig Inspektionen durchzuführen und kostspielige Ausfallzeiten zu vermeiden.
Darüber hinaus ist diese Wärmebildkamera wertvoll bei der Wildtierbeobachtung und Umweltüberwachung. Forscher und Naturschützer können Tierbewegungen verfolgen und das Verhalten studieren, ohne den natürlichen Lebensraum zu stören, dank der nicht-invasiven Langstrecken-Wärmeerkennung.
Insgesamt ist die Hope-Wish HP-Modell Long Range Thermal Camera ein vielseitiges Werkzeug, das für verschiedene Szenarien geeignet ist, die eine genaue Wärmeerfassung über große Entfernungen erfordern. Ihre robuste Bauweise, der fortschrittliche PTZ-Wärmesensor und der außergewöhnliche Spektralbereich machen sie zu einer bevorzugten Wahl für Sicherheits-, Rettungs-, Industrie- und Umweltanwendungen weltweit.
Unternehmen:
Hope Wish Photoelectronics Technology Co., Ltd. wurde in der High-Tech-Zone von Jinan gegründet und verfügt über ein Kern-F&E-Team für Laserbildgebung, Infrarot-Wärmebilderkennung und -verfolgungstechnologieforschung und -produkte. Hope-Wish konzentriert sich auf die Forschung und Entwicklung von Nachtsicht- und Multispektralbildgebungstechnologie, indem eine Vielzahl von Bildanalyse- und -verarbeitungstechnologien auf der Grundlage künstlicher Intelligenz eingesetzt werden, um Benutzern umfassende optoelektronische Systemlösungen in langen Entfernungen, hochauflösenden, intelligenten, Mehrzweck-, Allwetter- und komplexen Umgebungen bereitzustellen.
Hope-Wish-Lösungen decken die Bereiche Grenz-/Küstenverteidigung, Anti-Drohnen, intelligenter Verkehr, Waldbrandverhütung, Umweltschutz, individuelle optoelektronische Geräte (Handheld, Helm, Waffenvisier), Marine und andere Industrien ab. Die von Hope-Wish entwickelten Produkte werden mit ihrer hervorragenden Leistung, zuverlässigen Qualität und dem durchdachten Kundendienst von Anwendern auf der ganzen Welt weithin gelobt.
